型號

FM-1450GS

最大紙張

1450*1250

最小紙張

450*450

面紙厚度(g/m2)

150-600

底紙厚度

0.5-10

瓦楞厚度

A、B、C、E、F、G瓦楞紙,工業紙板,三層、五層瓦楞紙同面紙貼合，300克以上卡紙對裱

速度

13000 sheet/hour (165m/min)

貼合精度

±1mm

功率

18

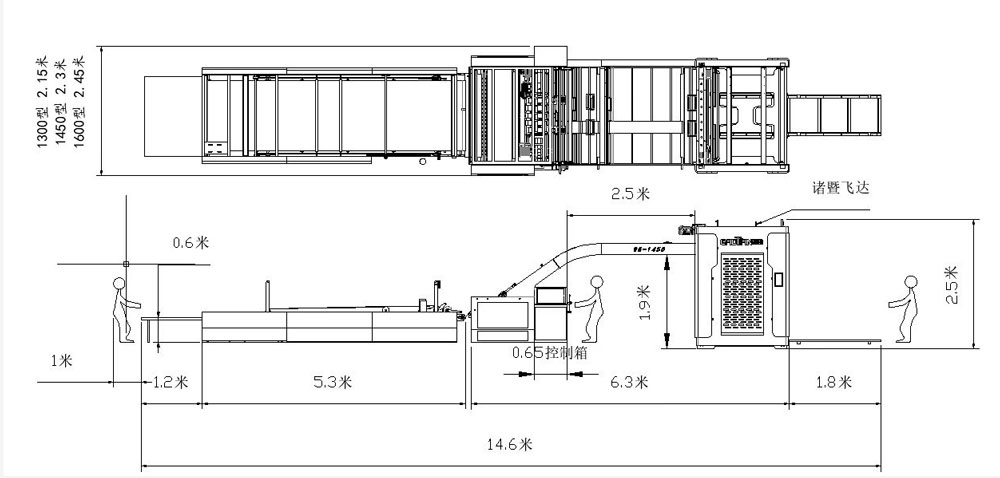

外形尺寸

14300*2350*1850

重量

7T

Glue application 適用膠水

白乳膠White glue、淀粉膠Starch glue

圖片展示

機器功能

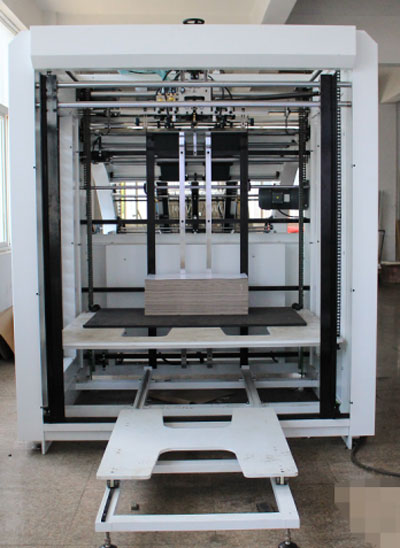

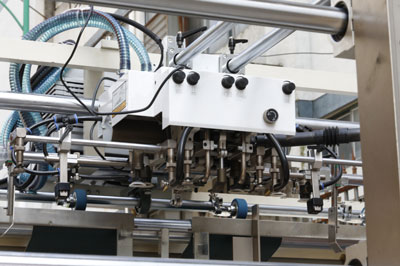

飛達部

四吸四送加重型飛達，輸入尺寸可自動調整定位
高精密高速專用飛達，吸嘴角度可自由調節，
適應不同面紙，帶有校正功能，精密度達到±1mm

預堆紙部

循環堆紙架可在不停機的狀態下堆好下一批面紙，讓效率更高

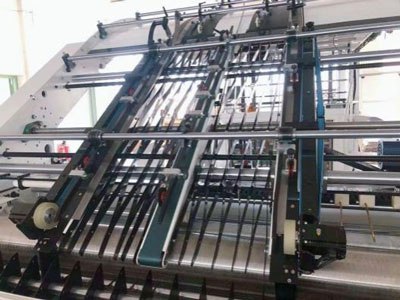

面紙部

1.側歸皮帶采用上大下小呈喇叭口型，方便入紙并定位輸送

2.面紙采用魚鱗式不間斷送紙，采用日本安川運動器面紙全程糾偏，
相應快，精度高，底紙永不超前。

底紙部

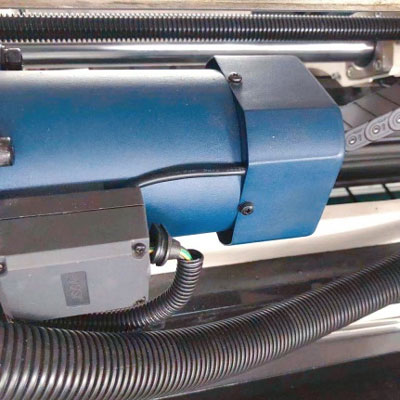

伺服電機控制系統

氣缸壓力進紙避免出紙不順，保證瓦楞紙板連續自動順利出紙

底紙部

高壓鼓風機吸氣自動走紙，可根據主機的運轉速度自動同步跟蹤

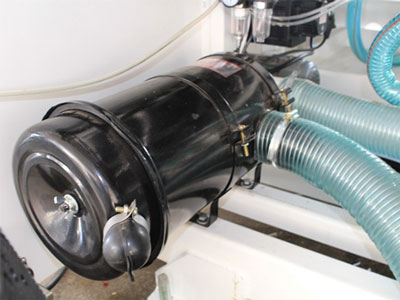

另配有汽車過濾芯避免粉塵堵塞

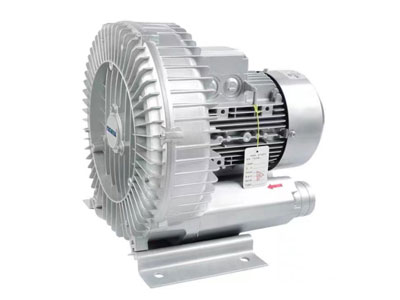

風泵

加大風力，使瓦楞紙更好的吸附傳送，保證底紙出紙順暢

上膠部

自動補充損失的膠量，循環回收利用避免膠水損耗浪費

輥筒經過平衡處理精細研磨，網紋涂膠輥提高了涂膠的均勻性和覆合強度，

上膠輥加大156mm，確保高速運轉不甩膠

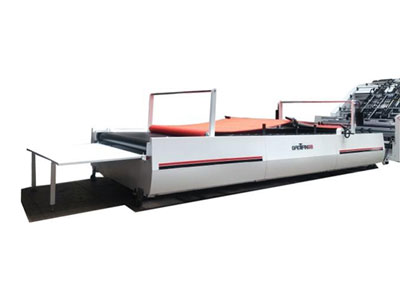

輸送部

地毯浮動式壓床設計，無需調節壓床壓力

防止開膠，防止瓦楞壓扁。

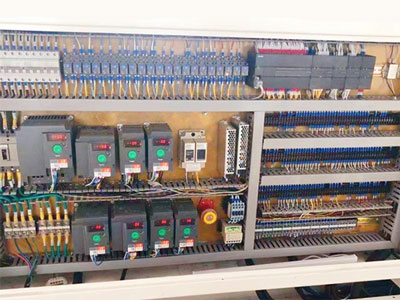

電器系統

整機采用德國西門子PLC,法國施耐德變頻器，日本安川伺服電機等進口電器，

將警告、偵測故障、異常狀況及操作速度等各項信息顯示在屏幕上，一目了然。

人性化設計計數器，方便記錄工作量及計件工作

換單調試

全伺服定位，輸入紙張尺寸即可且?guī)в杏唵斡洃浌δ埽瑩Q單調節，操作簡單，高效換單。

消音器

采用美國MAC電磁閥控制為高壓鼓風機降低噪音，使生產噪音小。

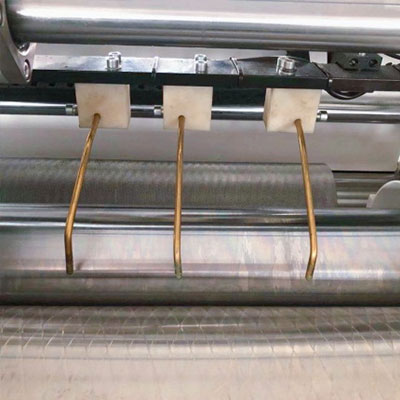

膠水液位觸感器

三組觸感器，及時感應膠量，提前預警膠水不足，并及時補膠，避免出現加膠不及時造成的紙張少膠及浪費。
